ol2

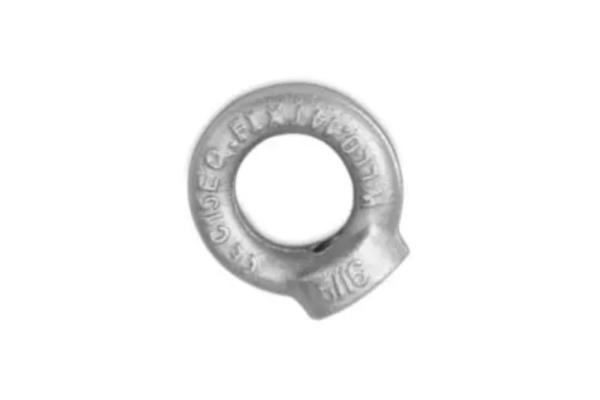

Olhal de Suspensão Tipo Porca

ol2

Diâmetro	Rosca – FPP	DIMENSÕES (mm)							Carga de trabalho (Kgf)		Peso
Polegada	Rosca – FPP	A	B	C	D	E	F	G	45°	Vertical	kg
1/4”	UNC – 20	36	20	6	20	8	28	9	50	70	0,051
5/16”	UNC – 18	36	20	7	20	8	28	9	95	140	0,046
3/8”	UNC – 16	45	25	8	25	10	36	11	170	230	0,062
1/2″	UNC – 13	53	29	11	30	12	43	12	240	340	0,150
1/2″	BSW – 12	53	29	11	30	12	43	12	240	340	0,150
5/8”	UNC – 11	63	35	14	36	14	50	14	500	700	0,250
3/4”	UNC – 10	72	40	16	40	16	52	16	830	1200	0,315
7/8”	UNC – 9	82	44	20	45	19	62	16	1100	1500	0,505
1”	UNC – 8	90	50	22	50	20	70	20	1270	1800	0,620
1.1/8”	UNC – 7	108	60	25	50	24	85	25	1270	3600	1,400
1.1/4”	UNC – 7	108	60	28	65	24	85	25	2600	3600	1,445
1.3/8”	UNC – 6	126	70	31	75	28	102	30	3700	5100	2,220
1.1/2”	UNC – 6	144	80	34	85	32	120	36	5000	7000	3,180

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E.
Acabamento: Galvanizado Eletrolítico.
Norma de Referência: DIN 582
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.

Rosca Métrica – DIN

Diâmetro	Rosca	DIMENSÕES (mm)							Carga de trabalho (Kgf)		Peso
Diâmetro	Rosca	A	B	C	D	E	F	G	45°	Vertical	kg
M6	MA – 1,00	36	20	5	20	8	29	9	50	70	0,053
M8	MA – 1,25	36	20	7	20	8	29	9	95	140	0,048
M10	MA – 1,50	45	25	9	25	10	36	11	170	230	0,066
M12	MA – 1,75	53	29	12	30	12	43	12	240	340	0,156
M14	MA – 2,00	63	35	12	36	14	47	14	350	490	0,250
M16	MA – 2,00	63	35	14	36	14	50	14	500	700	0,270
M20	MA – 2,50	72	40	18	40	16	52	16	830	1200	0,360
M22	MA – 2,50	80	44	20	46	21	63	20	1100	1500	0,674
M24	MA – 3,00	90	50	23	50	20	70	20	1270	1800	0,700
M30	MA – 3,50	108	60	27	65	24	85	25	2600	3600	1,437
M36	MA – 4,00	126	70	33	75	28	102	30	3700	5100	2,265
M42	MA – 4,50	144	80	37	85	32	120	38	5000	7000	3,121
M48	MA – 5,00	166	91	43	93	38	136	43	6100	8600	5,050
M56	MA – 5,50	184	100	50	110	42	145	45	8200	11500	6,650
M64	MA – 6,00	206	110	64	120	48	163	50	11000	16000	9,300

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E.
Acabamento: Galvanizado Eletrolítico.
Resistência: 385 Mpa.
Norma de Referência: DIN 582
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
