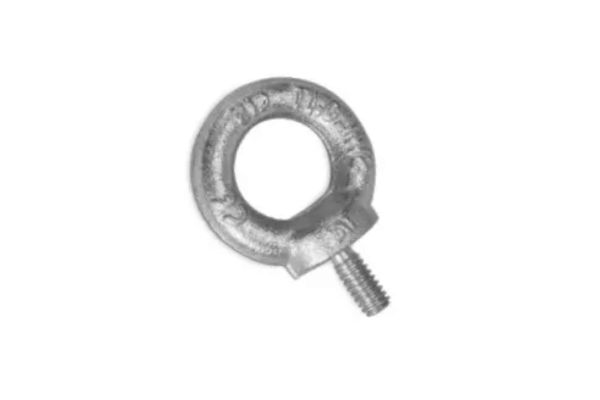

Olhal de Suspensão Tipo Parafuso

ol1

Rosca Polegada – DIN

Diâmetro	Coluna Rosca – FPP	DIMENSÕES (mm)							Carga de trabalho (Kgf)		Peso
Polegada	Coluna Rosca – FPP	A	B	C	D	E	F	G	45°	Vertical	kg
1/4”	UNC – 20	36	20	6	20	8	42	13	50	70	0,052
5/16”	UNC – 18	36	20	8	20	8	42	13	95	140	0,055
3/8”	UNC – 16	45	25	9	25	10	53	18	170	230	0,100
1/2″	UNC – 13	53	29	12	30	12	62	21	240	340	0,190
1/2″	BSW – 12	53	29	12	30	12	62	21	240	340	0,190
5/8”	UNC – 11	63	35	15	36	14	78	26	500	700	0,300
3/4”	UNC – 10	72	40	18	40	16	87	32	830	1200	0,470
7/8”	UNC – 9	82	44	22	45	19	98	35	1100	1500	0,830
1”	UNC – 8	90	50	25	50	20	109	36	1270	1800	0,858
1.1/8”	UNC – 7	108	60	28	65	24	132	45	2600	3600	1,560
1.1/4”	UNC – 7	108	60	32	65	24	132	45	2600	3600	1,700
1.3/8”	UNC – 6	126	70	34	75	28	158	54	3700	5100	2,720
1.1/2”	UNC – 6	144	80	39	85	32	183	63	5000	7000	3,880
2”	UNC – 4	166	90	50	100	38	209	68	6400	9000	6,370

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E.
Acabamento: Galvanizado Eletrolítico.
Resitência: 385 Mpa.
Norma: DIN 580.
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.

Rosca Métrica – DIN

Diâmetro	Rosca	DIMENSÕES (mm)							Carga de trabalho (Kgf)		Peso
Diâmetro	Rosca	A	B	C	D	E	F	G	45°	Vertical	kg
M6	MA – 1,00	36	20	6	20	8	42	13	50	70	0,056
M8	MA – 1,25	36	20	8	20	8	42	13	95	140	0,053
M10	MA – 1,50	45	25	9	25	10	53	18	170	230	0,110
M10	MA – 1,75	53	29	12	30	12	62	21	240	340	0,190
M14	MA – 2,00	63	35	14	36	14	78	26	350	490	0,280
M16	MA – 2,00	63	35	16	36	14	78	26	500	700	0,300
M20	MA – 2,50	72	40	20	40	16	87	32	830	1200	0,470
M22	MA – 2,50	90	50	22	50	20	109	36	1100	1500	0,890
M24	MA – 3,00	90	50	24	50	20	109	36	1270	1800	0,930
M30	MA – 3,50	108	60	30	65	24	132	45	2600	3600	1,730
M36	MA – 4,00	126	70	36	75	28	158	54	3700	5100	2,720
M42	MA – 4,50	144	80	42	85	32	183	63	5000	7000	4,030
M48	MA – 5,00	166	90	48	100	38	209	68	6100	8600	6,490
M56	MA – 5,50	184	100	56	110	42	230	78	8300	11500	8,520
M64	MA – 6,00	206	110	64	120	48	253	90	11000	16000	12,700
M72	MA – 6,00	260	140	72	150	60	375	100	15000	21000	32,200
M80	MA – 6,00	296	160	80	170	68	376	112	20000	28000	33,200
M100	MA – 6,00	330	180	100	190	75	402	130	27000	38000	49,100

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E.
Acabamento: Galvanizado Eletrolítico.
Norma de Referência: DIN 580
Resitência: 385 Mpa
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
