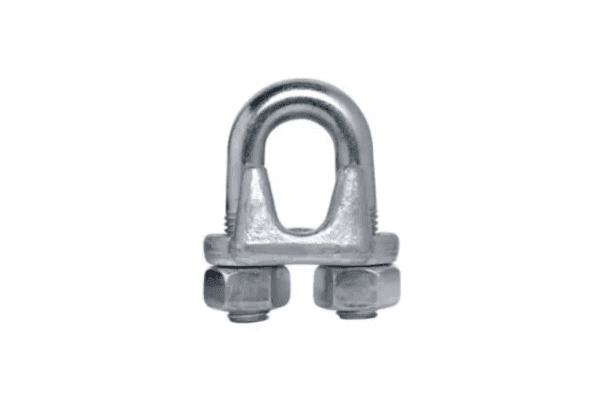

Grampo Tipo Pesado

Medida	Dimensões (mm)						Quant. mínima	Espaço mínimo	Torque		Peso
Pol.	A	B	C	D	E	F	Unid.	mm	N*m	kgf*m	kg
1/8”	25	25	7	5	10	21	2	19	4,0	0,4	0,02
3/16”	28	30	11	6	11	23	2	29	8,0	0,8	0,04
1/4”	35	38	12	7	12	30	2	38	16,3	1,6	0,08
5/16”	42	43	14	9	20	34	2	48	25,1	2,5	0,13
3/8”	50	50	16	11	22	40	2	57	33,9	3,4	0,20
1/2”	60	60	20	12	28	48	3	76	47,5	4,7	0,33
5/8”	75	63	20	14	34	52	3	95	67,8	6,8	0,45
3/4”	83	72	25	15	37	57	4	114	135,6	13,6	0,53
7/8”	100	80	28	18	42	62	4	133	189,8	19,0	1,00
1”	108	88	30	18	44	67	5	152	189,8	19,0	1,11
1.1/8”	117	90	33	18	45	71	6	172	189,8	19,0	1,20
1.1/4”	128	104	39	21	53	79	6	191	372,9	37,3	1,49
1.3/8”	139	105	42	22	52	79	7	210	372,9	37,3	1,88
1.1/2”	145	111	47	22	61	84	7	229	372,9	37,3	2,04
1.5/8”	160	120	46	24	64	91	7	248	569,4	56,9	3,31
1.3/4”	174	133	47	28	68	95	7	267	799,9	80,0	4,44
2″	188	148	55	31	79	111	8	305	1016,9	101,7	6,08
2.1/4″	215	161	68	31	81	113	8	343	1016,9	101,7	7,00

Material Base: Aço Carbono SAE 1045 Forjado / Haste e porca em Aço Carbono SAE 1020.
Acabamento: Galvanizado a fogo / Haste e porcas galvanização eletrolítica.
Utilização: Fixação de cabos de aço em geral, movimentação de cargas horizontais fixações e, equipamentos e tirantes. Não pode ser utilizado para produção de lingas.
Norma de referência: US FED FF-C 450F, TIPO I, CLASSE I
Algumas dimensões podem variar de acordo com o lote de fornecimento
Consulte nosso Departamento Comercial.

O grampo ou clipe deve ser selecionado de acordo com o diâmetro do cabo de aço. Esse diâmetro determinará, inclusive, a quantidade de grampos para uma.
