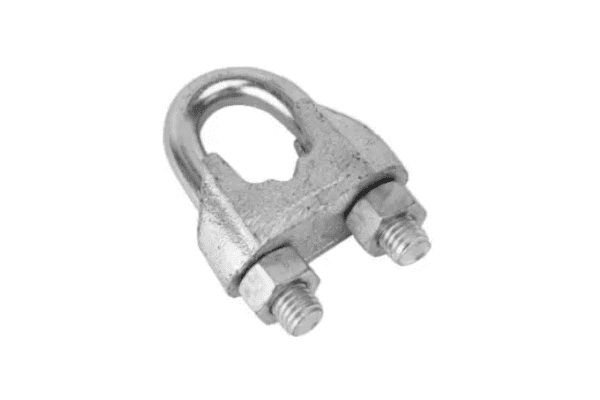

Grampo Tipo Leve

Medida	Dimensões (mm)						Quant. mínima	Espaço mínimo	Torque		Peso
Pol.	A	B	C	D	E	F	Unid.	mm	N*m	kgf*m	kg
1/8”	22	20	5	4	9	10	4	19	2,0	0,20	0,009
3/16”	28	23	7	5	10	11	4	28	4,0	0,40	0,013
1/4”	30	25	9	5	11	12	4	38	6,0	0,60	0,017
5/16”	37	28	10	6	14	14	5	48	8,0	0,80	0,030
3/8”	45	33	12	8	17	18	5	57	14,0	1,40	0,059
1/2”	57	42	15	10	21	23	6	76	30,0	3,00	0,115
5/8”	66	49	17	12	25	26	6	96	52,0	5,20	0,190
3/4”	72	54	21	12	30	30	7	114	52,0	5,20	0,240
7/8”	80	61	23	14	34	34	8	132	84,0	8,40	0,350
1”	90	66	28	14	36	36	8	156	84,0	8,40	0,400
1.1/8”	106	74	33	15	43	37	9	174	130,0	13,00	0,610
1.1/4”	110	80	36	15	50	40	9	192	130,0	13,00	0,720
1.1/2”	125	87	43	15	54	43	9	228	130,0	13,00	0,872
1.5/8”	137	99	46	17	58	47	9	231	160,0	16,00	1,150
1.3/4”	150	112	50	20	63	52	9	267	160,0	16,00	1,420
2″	168	123	56	22	73	61	10	305	200,0	20,00	1,470

Material Base: Aço fundido maleável / Haste e porca em Aço Carbono SAE 1020
Acabamento: Galvanizado eletrolítico. Utilização: fixação de cabos de aço em geral onde não ocorram içamento de carga e aplicações limitadas a 10% do CRM do cabo de aço utilizado.
Norma de referência: DIN 741
Algumas dimensões podem variar de acordo com o lote de fornecimento
Consulte nosso Departamento Comercial.

O grampo ou clipe deve ser selecionado de acordo com o diâmetro do cabo de aço. Esse diâmetro determinará, inclusive, a quantidade de grampos para uma.
