Cabo de Aço Compactado de Alta Performance

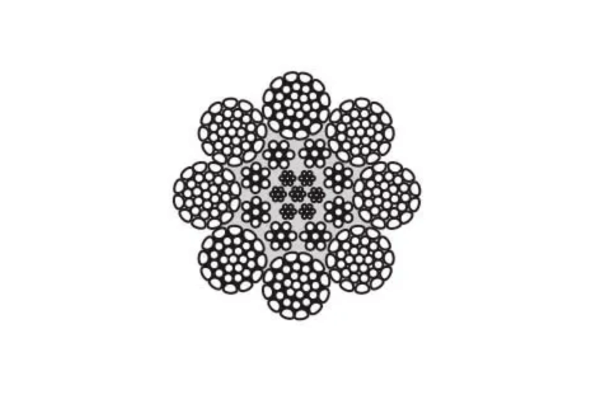

8 Pernas – 8 X26 / 8X31 / 8X36

Acabamento: Polido ou Galvanizado

Diâmetro		Peso Aprox.	Carga de Ruptura Teórica						Carga de Ruptura Mínima Efetiva
Diâmetro		Peso Aprox.	Resist. 1770		Resist. 1960		Resist. 2160		Resist. 1770		Resist. 1960		Resist. 2160
mm	pol.	Kg/m	KN	Tf	KN	Tf	KN	Tf	KN	Tf	KN	Tf	KN	Tf
8	–	0,293	59,55	6,07	65,81	6,71	72,19	7,36	51,75	5,28	56,98	5,81	59,99	6,12
9	–	0,371	75,37	7,69	83,29	8,49	91,73	9,35	66,0	6,73	73,00	7,44	75,93	7,74
10	–	0,459	93,05	9,49	102,8	10,48	112,8	11,50	80,86	8,25	89,04	9,08	93,74	9,56
11	–	0,555	112,6	11,48	124,4	12,68	136,5	13,92	97,8	9,98	107,7	10,99	113,4	11,57
12	–	0,660	134,0	13,66	148,1	15,10	162,4	16,56	116,4	11,87	128,2	13,07	135,0	13,76
12,7	¹/²	0,740	150,1	15,30	165,9	16,92	181,9	18,55	130,4	13,30	143,6	14,64	151,2	15,42
13	–	0,775	157,3	16,04	173,8	17,72	190,6	19,44	163,7	13,93	151,3	15,43	158,4	16,15
14	–	0,899	182,4	18,60	201,5	20,55	221,1	22,55	158,5	16,16	174,8	17,82	183,7	18,73
15	–	1,032	209,4	21,35	231,4	23,60	253,8	25,88	183,1	18,67	202,7	20,67	210,9	21,51
16	5/8″	1,174	238,2	24,29	263,2	26,84	288,8	29,45	207,2	21,13	229,4	23,39	240,0	24,47
17	–	1,325	268,9	27,42	297,2	30,30	326,0	33,24	233,7	23,83	257,3	26,24	270,9	27,62
18	–	1,486	301,5	30,74	333,2	33,98	365,5	37,27	262,0	26,71	288,5	29,42	303,7	30,97
19	3/4″	1,655	335,9	34,25	371,2	37,85	407,2	41,52	292,1	29,78	323,5	32,99	338,4	34,50
20	–	1,834	372,2	37,95	411,3	41,94	451,2	46,01	323,4	32,98	356,2	36,32	374,9	38,23
21	–	2,022	410,4	41,84	453,5	46,24	497,4	50,72	356,6	36,36	392,7	40,04	413,4	42,15
22	–	2,219	450,4	45,92	497,7	50,75	545,9	55,66	391,7	39,94	433,7	44,22	453,7	46,26
22,4	7/8″	2,301	466,9	47,61	516,0	52,62	566,0	57,71	405,7	41,37	446,8	45,56	470,3	47,96
23	–	2,406	492,2	50,19	544,0	55,47	596,7	60,84	427,8	43,62	471,0	48,03	495,9	50,56
24	–	2,641	536,0	54,65	592,3	60,40	649,7	66,25	465,8	47,49	514,3	52,44	539,9	55,05
25	–	2,866	581,6	59,30	642,7	65,53	705,0	71,89	505,4	51,53	558,2	56,92	585,9	59,74
25,4	1″	2,958	600,3	61,21	663,4	67,65	727,7	74,20	521,7	53,20	574,4	58,57	604,7	61,66
26	–	3,100	629,0	64,14	695,1	70,88	762,5	77,75	548,9	55,97	607,8	61,98	633,7	64,61
27	–	3,343	678,3	69,17	749,6	76,44	822,3	83,85	589,5	60,11	649,1	66,19	683,3	69,68
28	–	3,595	729,5	74,39	806,2	82,21	884,3	90,17	634,0	64,64	698,1	71,18	734,9	74,94
28,6	1.1/8″	3,751	761,1	77,61	841,1	85,77	922,6	94,08	652,3	66,51	718,2	73,24	766,7	78,18
29	–	3,856	782,6	79,80	846,8	88,18	948,6	96,73	678,8	69,22	738,5	75,30	788,3	80,38
30	–	4,127	837,5	85,39	925,5	94,37	1015	103,5	727,1	71,14	790,3	80,58	843,6	86,02
31	–	4,407	894,2	91,18	988,2	100,8	1084	110,5	776,8	79,21	843,8	86,05	900,8	91,85
32	1.1/4”	4,695	952,8	97,16	1053	107,4	1155	117,8	828,0	84,43	911,0	92,89	959,9	97,87
33	–	4,994	1013	103,3	1120	114,2	1228	125,2	875,2	89,24	956,2	97,51	1021	104,1
34	–	5,301	1076	109,7	1189	121,2	1304	133,0	936,4	95,48	1025	104,5	1084	110,5
35	1.3/8”	5,617	1140	116,2	1260	128,5	1382	140,9	976,9	99,61	1076	109,7	1148	117,1
36	–	5,943	1206	123,0	1333	135,9	1462	149,1	1033	105,4	1138	116,0	1215	123,9
38	1.1/2”	6,621	1344	137,0	1485	151,4	1629	166,1	1163	118,6	1268	129,3	1354	138,0
40	–	7,337	1489	151,8	1645	167,7	1805	184,1	1286	131,1	1405	143,3	1500	152,9
41,3	1-5/8”	7,812	1585	161,6	1754	178,9	1924	196,2	1359	138,5	1496	152,5	1597	162,8
42	–	8,089	1641	167,4	1814	185,0	1990	202,9	1422	145,0	1549	157,9	1654	168,6
44	–	8,877	1798	183,4	1991	203,0	2184	222,7	1554	158,5	1696	172,9	1815	185,1
45	1.3/4”	9,285	1881	191,8	2082	212,3	2272	231,7	1608	164,0	1774	180,9	1895	193,2
46	–	9,703	1965	200,4	2176	221,9	2374	242,1	1713	174,7	1860	189,6	1980	201,9
47,5	1-7/8”	10,35	2096	213,7	2320	263,6	2531	258,1	1792	182,7	1977	201,6	2111	215,3
48	–	10,56	2140	218,2	2369	241,6	2585	263,6	1859	189,5	2019	205,9	2156	219,8
50	2	11,46	2287	233,3	2571	262,2	2763	281,7	1989	202,8	2198	224,1	2343	238,0
52	–	12,40	2474	252,3	2781	283,6	2988	304,7	2151	219,4	2369	241,6	2535	258,5
54	2-1/8	13,37	2668	272,1	2999	305,8	3223	328,6	2335	238,1	2586	263,7	2733	278,7
56	–	14,14	2869	292,6	3160	322,2	–	–	2495	254,4	2747	280,2	–	–
58	–	15,17	3078	313,9	3389	345,6	–	–	2677	272,9	2956	301,4	–	–
60	–	16,23	3294	335,9	3627	369,8	–	–	2894	292,1	3168	323,0	–	–

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo.

Material: Aço Carbono.
Acabamento: Polido ou Galvanizado à fogo.
Classe: Alta performance.
Aplicações: Excelente resistência á abrasão, amassamentos e flexibilidade.
Composição da perna: Warrington Seale ou Warrington Filler.
Fator de encablamento = 0,8 | Fator de construção = 0,359.
Módulo de Elasticidade E = 11.000 a 13.000 kgf/mm².
Raio de curvatura: 20 vezes o diâmetro
